E+H仪表设置指南

所有仪表上，按E可进入菜单，按+、-可在菜单中移动，+和-一起按可以退出到上级菜单。

1、CPM253 pH计：

按E进入菜单，此时仪表需要输入密码（密码为22），按+，直到表上显示22，按E确认，仪表上显示，多次按-直到仪表显示CURRENT OUTPUT，按E进入，多次按E，直到表上显示，此时按+或-修改4mA对应的数值（如想改为0.00，则按-，修改为0.00）；修改完以后，按E键确认，屏幕上显示，此时按+或-修改20mA对应的数值（如想改为14.00，则按+，修改为14.00），按E键确认即可。

此时，同时多次按+和-退出到初始界面。

2、FMU40、41、42、43、44 液位计：

该图中，E为仪表探头到罐底的高度，F为设计图纸上的量程值（20mA对应的值）。

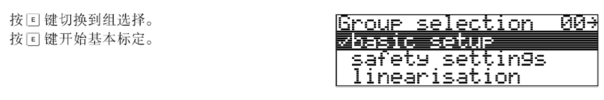

如图，按E进入basic setup，表上显示tank shape，多次按E，直到表上显示empty calibration,此时可以按+修改里面的数值，这个数就是上图说的E（即仪表探头道罐底的高度），如图，比如现在高度是5m，则按+，此时里的2会改变，修改为5后，按E确认，仪表自动跳到下一位，按+使这位显示小数点就可以，再一直按E确认就可以了。

改完empty calibration选项后，按E进入full calibration，这项里面可以修改仪表的量程（数据表上有）。按E确认，一直按E直到显示

同时按+和-退出到初始界面即可。

3、FMU130、131、230、231、232 液位计：

上图的仪表的显示器。该界面为V0H2，

该界面为V3H2，即显示器右上角显示的内容。

按V键可以改变V的数值，比如现在为V3H2，按E后可进入V4H2，同样，按H键可以改变H的数值。

走到V0H1修改从探头到罐底的高度值，走到V0H2修改量程值（数据表上有，就是20mA对应的数），走到V8H2修改单位，0代表m，1代表英寸，应选择0。

然后多次按V和按H回到V0H0（测量界面）即可。

4、10电磁流量计

修改任何参数都需输入密码，密码为型号10，屏幕显示，此时可按+将第一位修改为1 ，按E确认进入第二位的设置，按+修改为0 ，此时连续按E确认即可。

（1）修改系统单位：

按E进入菜单，一直按+直到显示，此时按E进入，显示，此时按+或-可修改体积流量单位（如想把改为，则按+，使第一位显示为，然后按E确认，此时m开始闪，按+将m修改为h，按E确认即可），按E进入下一界面修改累计量单位，按E确认后即可多次同时按+和-退到显示界面。

（2）修改量程：

按E进入菜单，一直按+直到显示，此时按E进入，显示，此时一直按E直到显示

（不一样的表可能第二行的数值不一样），此时就可按+或-修改量程，修改完后可多次同时按+和-退到显示界面。

（3）设置小流量切除和空管检测：

按E进入菜单，一直按+直到显示，此时按E进入，显示，按E进入，此时可按+或-修改小流量切除值，按E确认后，一直按E直到显示，此时空管检测为关，若想打开可按+将“OFF”改为“ON”，按E确认即可。修改完后可多次同时按+和-退到显示界面。

5、80密度计

修改任何参数都需输入密码，密码为型号80，屏幕显示，此时可按+将第一位修改为8 ，按E确认进入第二位的设置，按+修改为0 ，此时连续按E确认即可。

（1）修改系统单位

按E进入菜单，一直按+直到显示，此时按E进入，显示，一直按E直到显示，此时按+或-可修改密度单位（如想把改为，则按+，使第一位显示为g，然后按E确认，此时开始闪，按+将修改为，按E确认即可），按E确认后即可多次同时按+和-退到显示界面。

（2）修改屏幕显示

按E进入菜单，一直按+直到显示，此时按E进入，显示，此时按+将MASS FLOW改为DENSITY。按E确认后，按E进入，此时可将屏幕显示的第二行改为显示质量流量或是体积流量，如想显示质量流量，则按+将TOTALIZER 1改为MASS FLOW ，如想显示体积流量，则按+将TOTALIZER 1改为VOLUME FLOW。按E确认后即可多次同时按+和-退到显示界面。
