E+H涡街流量计操作说明

 1．电磁流量计PROMAG50

2. 80F调试说明

3．溶解氧COM223/COM253

4．CPM223/CPM253 ORP

5.超声波测量仪FMU 23X

6.压力变送器PMP71

7.在线测量浊度仪CUE21

8．在线COD测量仪

9.雷达FMR245

10.继电器（模数转换）RTA421

11.72F调试说明

12.重锤料位计FMM50

13.DTT31质量流量计

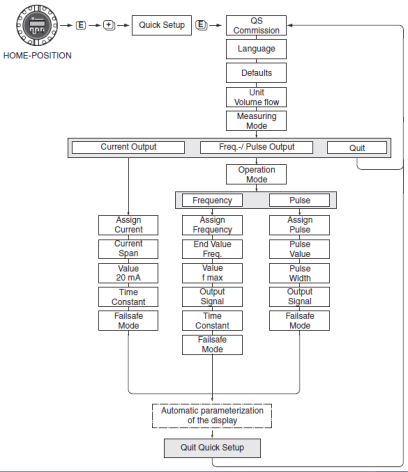

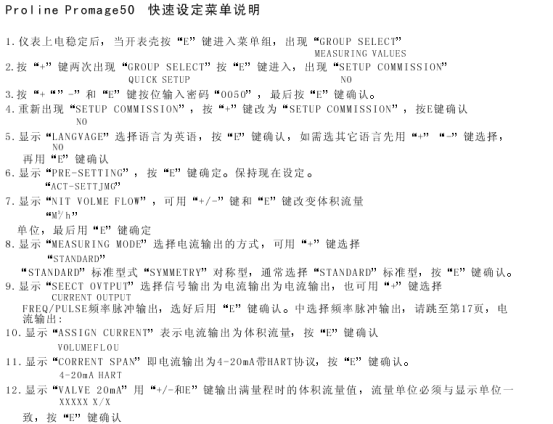

PROMAG50 电磁流量计

一、                      参数设置







10W调试说明

1.       仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”

                                                                                                                          Measuring Values

2.       按“+”或“-”,找到“Unit Volume Flow”，可用“+/-”键和“E”键确认体积流量单位，输入10，最后按“E”键确认；

3.       显示“Unit Volume Flow”，可用“+/-”键和“E”键确认质量流量单位；

                “m³/h”

8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；

     “M³”

10.“+”“-”同时按返回，再按“+”或“-”找到“Current Output ”

     按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；

11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；

12.同时按“+”“-”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将 “On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；





80F调试说明

4.       仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”

                                                                                                                          Measuring Values

5.       按“+”键两次出现“Quick Setup”，按“E”键进入，出现“Setup Commission”；

                                                                                                                    No

6.       按“+”或“-”，输入80，最后按“E”键确认；

7.       重新出现Setup Commission”，按“+”键改为“Yes”，按“E”键确认；

                        No

8.       显示“Language”选择语言为英语，按“E”键确认，如需选其它语言先用“+”“-”键选择再用“E”键确认；

9.       显示“Pre-setting”,按“E”键确认；

              “Act-setting”

10.       显示“Unit Mass Flow”，可用“+/-”键和“E”键确认质量流量单位；

                “Kg/h”

8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；

     “Kg”

9.“Configuration other Unit?”，可用“+/-”键和E键，选择“No”;

10.“+”“-”同时按返回到“Quick Setup”菜单，再按“+”或“-”找到“Current Output 1”

     按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；

11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；

12.按“E”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将“Assign cut off”选为“Mass flow”,按“E”键，在“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；





Liquisys COM223/COM253溶解氧调试方法

一、调试:

(1) 操作说明 :

下面对各个操作键进行说明：

CAL键：标定，激活标定模式，标定菜单显示。

+键：数字加；- 键：数字减；E键：确认键

REL1 :  手动操作继电器键。  另一键为继电器手/ 自动切换键。

REL2

 (2) 探头检查及标定:

探头装上灌满电解液的膜头，暴露在空气中，注意不要将探头直接暴露在太阳光下，适合的温度应在20℃到25℃，连好二次表，按CAL键，密码为22。选择空气标定，按E键确认，此时显示值从600开始下降，一直到零，若无故障码，即标定完毕。

 Altitude显示值6.00到11.20mg/l 或85到157%SAT才是正常。

 Salinity显示值9.20到9.30mg/l 或 102%SAT才是正常。

 (3) 量程设置步骤

a: 主界面---按E---code0---按“+”直到22---按E---Setup1---按E---Unit(单位)---按“+”或“-”---   选择mg/L---按E

b: 主界面---按E---code0---按“+”直到22---按E---按两下“-”---output---按E两下，选择4-20mA---按E---设置4mA对应的值---按E---设置20mA对应的值---按E

二、安装维护注意事项：

溶解氧探头每周应定期用水轻轻清洗，发现膜头损坏应及时更换，电解液受污染也应及时更换。并且探头电缆不应受力。

溶解氧在城市污水中无任何问题，在工业污水中必须弄清其成分，否则易损害膜头。H2S和氨及苯和酚对膜头是有害的，在这种场合下用必须经常更换膜头。



























































Liquisys CPM223/CPM253 ORP测量仪调试方法



1．       操作方法与溶解氧基本一致。

2．       维护注意事项：

电极定期用清水冲洗，周期为一个月。

电极定期标定，周期为三个月。

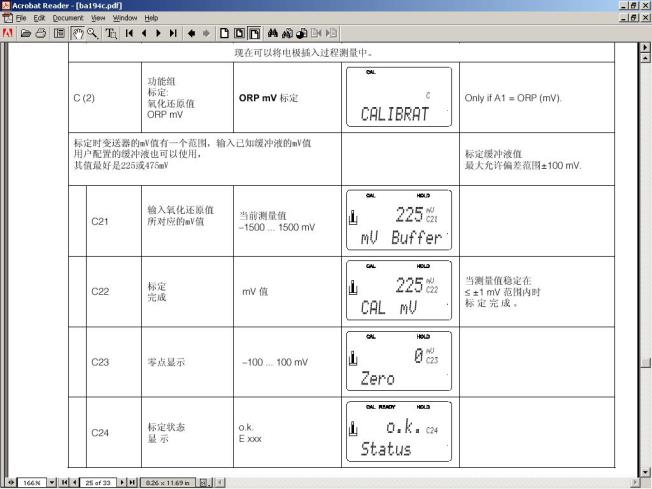

3．       仪表标定





































一体化超声波测量仪FMU 23X



一、基本调试步骤：

1．检查安装位置

Ø                      测量液体时，探头的正面尽可能与液面保持平行。

Ø                      测量固体物料时，探头的正面尽可能与物料表面保持平行。

Ø                      应避开反射超声波的池壁、仓壁、罐壁的影响，探头至少离壁30cm。

Ø                      在罐内安装时，探头不要安装在罐顶的中心点，应使探头的底边伸入罐内，并避开罐壁、物料入口和内部安装件的影响。

2．检查接线

二线制或四线制

3．参数设置

Ø                      出厂设定值复位（用于初次安装或更换探头）：按“V”和“H”键使操作代码显示为“V9H5”，按“+”和“-”键使数值显示为“333”，按“H”键，完成复位。

Ø                      基本标定：

i.                      空高（传感器膜片到零点的距离）：按“V”和“H”键使操作代码显示为“V0H1”，按“+”和“-”键输入相应的数值，按“H”键，完成输入。

ii.                      满高（零点到用户要求的满量程之间的距离）：按“V”和“H”键使操作代码显示为“V0H2”，按“+”和“-”键输入相应的数值，按“H”键，完成输入。

4．故障代码查询：出现故障时，按“V”和“H”键输入代码“V9H0”，按“+”和“-”键来查询相应的故障代码，咨询E+H公司售后服务人员进行相应的处理。

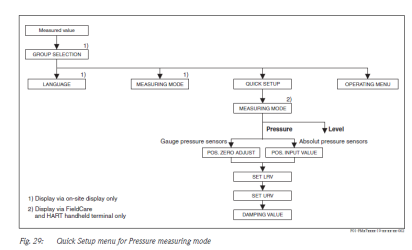

PMP71压力变送器



CUE21在线测量浊度仪

1．                      仪表量程的调试

按两下MODE，使箭头指向CONFIG,按E，选择单位：NTU，按E,选择量程4…20mA，按E,4对应0NTU，20mA对应5NTU，按E确认。





























在线COD测量仪

1．       仪表的参数设置



CONFIGURATION:

   Code: 99;------------------------------------密码

   Sensor type: SAC 0—700;---------------传感器类型

   Measure unit: mg/l DOC;-----------------测量单位

   Default setup: No;-------------------------是否恢复到出厂设置

   Correction factor: 0%---------------------校正因子

   Mean Value:3------------------------------测3次算平均得出结果

   Analog output: 4…20mA----------------设置输出为4…20mA

   Alarm value A:NO current---------------A点报警为常开点

   Alarm value B: NO current-------------- A点报警为常开点

   Error message: NO current--------------错误信息报警为常开点

   Date/time:XX.XX.XX.XX:XX---------设置时间日期

2．       PARAMETER ENTRY :

     Code: 99;---------------------------------------------密码

Measuring range start: 0 mg/L DOC-------------测量初始值

Measuring range end：450mg/L DOC----------测量终止值

Alarm value A:X-----------------------------------设置报警Ａ（忽略）

Alarm value B:X-----------------------------------设置报警Ｂ（忽略）

Signal filter: 3--------------------------------------信号过滤

Time 1st measurement:X--------------------------测量的时间

Measuring interval:0------------------------------测量间隙（忽略）

Cleaning interval:0--------------------------------清洗间隙（忽略）

Cleaning period: ----------------------------------清洗周期（忽略）

二、校准步骤

1、准备：a、蒸馏水一杯；b、采现场水样，测出此水样COD值，留备用；

2、将页面切换为频率界面，分别将探头放入蒸馏水和水样中，记下两个频率值；

3．CALIBRATION POINTS

     Code: 99;-----------------------------------------密码

     No.of points: 2----------------------------------设置两点标定

4、CONC. ENTRY

     Code: 99;----------------------------------------密码

     Entry of the measuring point: 2-------------表示要输入两个浓度值，此时输入0和

                                                                         COD的浓度值

5．FREQUENCY

     Code: 99;---------------------------------密码

     Frequency：-----------------------------分别输入刚才记录下的频率值





FMR245雷达操作说明

基本设置：

Measure value(000)[测量值]---E---Group selection[组选择]---basic setup(00)[基本设置]---E---media type(001)[测量介质:选液体liquid]---E---tank shape9(002)[罐的形状:选拱顶罐dome ceiling]---E---medium cond.(003)[介电常数，测硝酸选DC:4….10]---E---process cond.(004)[过程条件：选标准standard]---E---empty calibr.(005)[空罐标定，即参考零点到仪表法兰的距离]---E---full calibr.(006)[满灌标定，即20mA对应的距离]---E---dist./meas. Value(008)[显示当前测到的液位,dist:上空距离，meas.v.:现在的液面距离]---E---check distance(051)[检查后如显示正常，可选OK，如果要做抑制，选手动Manual]---E---range of mapping(052)[抑制的距离]---输入抑制距离[注意，抑制值为液面以上一点到仪表法兰的距离]---输入好后按E两下---再按E到start mapping(054)[开始抑制]，选择ON,将抑制功能打开，同时按+、—，返回主界面。

检查包络线：

Measure value(000)---E---Group selection---basic setup(00)---按+，直到出现envelope curve(0E)---按E，直到出现包络线图

检查以前的抑制距离：

Measure value(000)---E---Group selection---basic setup(00)---按+，直到出现Extended calibr.(扩展标定)（05）---E---选择“pres.map dist.（054）”(检查以前做抑制的距离054)，如果要将以前的抑制删除，重新做抑制，可找到（055），按E，选择reset后以前的抑制就删除了，接着重新做抑制，如基本设置所述即可,[选择Manual…..]

注意，抑制的距离只能在液面以上做，假如罐高是11m,液面是5m，那抑制的距离可以是11-5=6，但建议做5.5m的抑制，防止把真正的液面作为干扰给抑制掉了。在抑制为5.5m的情况下，当液面下降后，可以做6m或以上的距离上做抑制。





















































RTA421操作指导





L/L+:接交流或直流的正极；

N/L-:接交流或直流的负极；

11：信号线接地；

16：4-20mA信号线的正极

42/43、52/53：常开触点；

41/42、51/52：常闭触点；







按E大于3秒，进入菜单，在Input中按E进入Range按+或者-，选择4-20mA

按E确认；返回到Input，按+，出现Limit1，按E出现No.1，按+/-选择Min,确认按E,出现SP1,按+，输入50（百分数，加减修改）完成按E,出现Hy1，按+，出现数字，加减修改，按E确认，出现Dly1,按+，加或减输入延时时间，按E确认，开关报警1设置完毕。按+出现Limit2,

通道2的设置方法同上。同时按+，-，出现SAVE保存。



72F调试说明

11.       仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”

                                                                                                                          Measuring Values

12.       按“+”键两次出现“Quick Setup”，按“E”键进入，出现“Setup Commission”；

                                                                                                                    No

13.       按“+”或“-”，输入72，最后按“E”键确认；

14.       重新出现Setup Commission”，按“+”键改为“Yes”，按“E”键确认；

                        No

15.       显示“Language”选择语言为英语，按“E”键确认，如需选其它语言先用“+”“-”键选择再用“E”键确认；

16.       显示“Pre-setting”,按“E”键确认；

              “Act-setting”

17.       显示“Unit Volume flow”，可用“+/-”键和“E”键确认质量流量单位；

                “M³/h”

8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；

     “M³”

9.“Configuration other Unit?”，可用“+/-”键和E键，选择“No”;

10.“+”“-”同时按返回到“Quick Setup”菜单，再按“+”或“-”找到“Current Output 1”

     按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；

11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；

12.按“E”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，在“Application”处选择所测介质的属性，气体选择“Gas/steam”,按确认，将“Assign cut off”选为“Volume flow ”,按“E”键，在“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；







重锤料位计FMM50调试步骤



1、主界面---E---basic setup(基本设置)---E---Empty(输入法兰到参考零点的距离)---E---block distance(法兰到重锤末



端距离)---E---Full(20mA对应的距离)---E---选Periodical(选周期测量)---E---time interval(测量间隔)---E---



time unit(选h/min) ---E---+/-同时按返回主界面



2、主界面---E再按+或- ---Current output---E---选standard---E---选4-20mA



3、主界面---E再按+或- ---lineralization---E---选Level DU（显示物料米数）---E---Linear---E---选m---+/-同时按返



回主界面







DTT31质量流量计

一、调试

1.       尽量满管状态下测量，在有弯管、泵、分支的情况下，至少保证有5倍的直管段；

2.       传感器必须全部浸没在测量介质中；

3.       传感器的末端在流体最快的位置（中间），注意不能靠近管壁；

4.       传感器插入深度至少10mm；

5.       在水平管道安装时应安装在侧面，保证传感器完全浸没在介质中；

6.       尽量安装在流体自下而上流动的管道中；

二、                      调试

参考BA
