Endress+Hauser仪表FMG60操作指导

FMG60操作说明

1、密度计的基本参数设定：

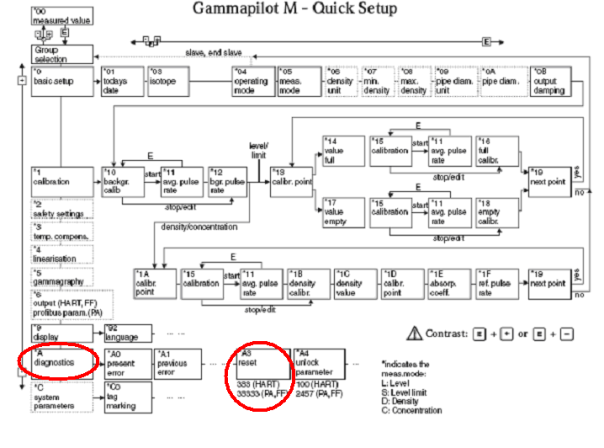

主界面按E，进入“基本设置basic setup”中

第一项“当前日期present date”按日-月-年-时-分的格式输入日期，修改用+或-，不用改按E确认，阴影部分会自动跳到下一位；

第二项“放射源同位素isotope（D03）”中选择Cs137；

第三项“工作模式operating mode（D04）”中选择standard alone单个；

第四项“测量模式measuring mode（D05）”选择density密度；

第五项“密度单位density unit（D06）”选择g/cm3即可；

第六项“最小密度min.density（D07）”输入4mA对应的电流值：0.9

第七项“最大密度max.density（D08）”输入20mA对应的电流值:2

第八项“管道直径单位pipe diameter unit（D09）”中选择 mm即可；

第九项“管道外径pipe diameter（D0A）”输入相应的管道外径400；

第十项“输出阻尼output damping（D0B）” 默认为60秒

2、仪表标定：

    本底标定：先关掉放射源，且管道内的介质尽量保持静止，然后再执行背景标定。操作步骤如下图，等待数值稳定后按stop,再按E，结束背景标定。

背景标定结束后将放射源打开，管道内充满介质，对管道内的介质进行采样测量，测出当前密度值，标定步骤如下图，在D15选start，待D11的数值稳定后按E，显示当前的辐射剂量，再按E输入实际采样的密度值，按E选Used，启用该点，按E再+/-同时按返回到主界面，结束标定。

3、如果仪表出现报警，可对仪表进行复位操作，步骤如下：

在标号为DA的菜单一直按E，到DA3，输入333或7864进行复位，注意复位前记录好之前标定好的背景剂量值和对应的密度及剂量值，复位后再输入这些数值。即菜单中的D12（背景剂量）、D1B有介质时对应的剂量及对应的密度值（D1C）
