CUE21-简明操作说明书
操作说明书（简明版）
Turbimax CUE21 / CUE22
在线浊度分析仪
2007．09
一、 工作原理
CUE21型在线浊度分析仪90º 近红外光散射光法
测量采用符合ISO7027/EN27027的标准化的90o散射光法。
介质的浊度由散射光的数量来测定。一定波长的近红外光被被介质中的固体颗粒散射，散射光被与红外光源成90º 排列的散射光检测单元检测。
CUE22型在线浊度分析仪90º白光散射光法
测量采用符合U.S. EPA180.1的标准化的90º散射光法。
介质的浊度由散射光的数量来测定。白光光束被介质中的固体颗粒散射，散射光被与白光源成90º排列的散射光检测单元检测。
90o散射光法工作原理
二、 仪表构成
Turbimax CUE21/CUE22测量系统的组成：
● Turbimax带预装比色皿和干燥袋的浊度计
● 连接管路带：
—流通附件的装配件
—截至夹
—背压阀
—排水泻放螺丝（在压力系统内）
● 带电缆的传感器

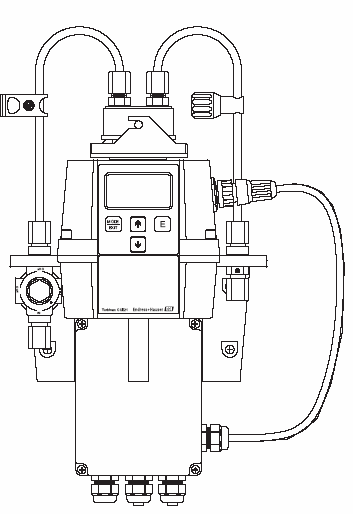

Turbimax CUE21 系统（举例） 1、截止夹
2、入水管路连接
3、水流头
4、背压阀
5、带电缆的传感器
6、排水泻放口
7、排水管路连接
8、紧急溢流
9、现场端子盒
三、 安装和接线
安装时注意下列事项：
●确保温度不能超出最大允许操作温度范围（0...50℃)
●仪表上部留出约0.20m的空间，以保证足够的调试和比色皿维护空间。
●仪表要安装在距采样点尽可能近的地方，以确保快速反应。（2...3m内）
安装注意事项：
CUE21中有一个透明管（Cuvette），其旋拧在具有水样进口（Inlet）和出口（Outlet） 的流通头（Flow head）上。流通头放在电子模块（Electronics module）上，进行浊度浊测量。
焦点：
新表供货时，Cuvette并没有旋拧在Flow head上。用户需要自己旋拧上。新表上有英文警告标签：
严重后果：
如果用户没有把Cuvette旋拧到Flow head上，而接水管到Inlet、Outlet，那么将导致严重后果：
水样将直接流到电路板上，导致整台仪表电子部分报废。
电气接线：

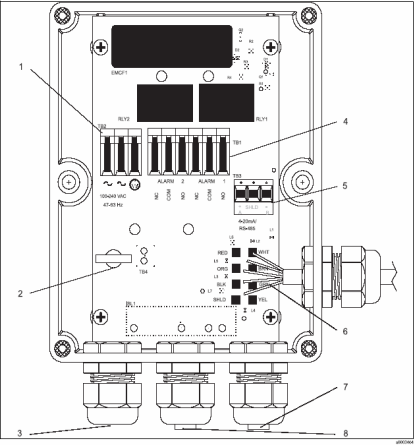

现场端子盒
1、电源端子单元
2、电源线应力缓解器
3、电源线栓塞
4、报警端子单元，240 VAC，2A
5、4...20mA/RS485 端子单元
6、传感器导线
7、4...20mA/RS485 信号线栓塞
8、报警信号线栓塞
四、 调试设定

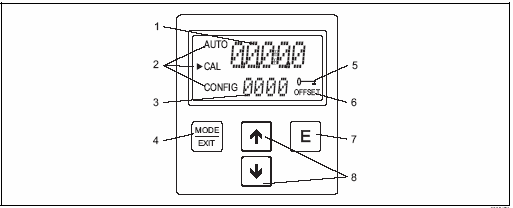

4.1、显示和操作面板
1 显示浊度值及操作组态菜单
2 状态箭头，指示操作模式：AUTO（测量）、CAL（标定）、CONFIG（组态设定）
3 错误信息或用户指引显示
4 MODE/EXIT 键，在三种仪表操作状态中循环
5 密匙指示
6 OFFSET（偏置）设定指示
7
键，选择后确认
8
键，修改设定
按钮功能
| 在 CAL（标定）、CONFIG（组态）和 AUTO（测量）三种仪表操作模式间循环选择 |
| 选定，确认 |
| 菜单向上滚动，数值增加 |
| 菜单向下滚动，数值减小 |
5.2 密码
进入标定或组态模式，需要输入密码：333。
当按下 MODE/EXIT 键后，屏幕显示如下状态。
5.3 菜单结构（菜单内容）
AUTO：显示测量值时的标准状态CAL： 进入标定进程
CONFIG：进入客户特定需要的组态模式
组态菜单
主菜单下可以展开子菜单，如下所示就是子菜单的内容：
〉输出选择
〉RS485 接口设置
〉报警设置
〉安全密码设置
〉偏置设置
〉扩展设定
- 响应速度
- 显示分辨率
- LCD 液晶显示背光亮度
- 显示单位
- 超声波清洗
- RS-484 参数
- 干燥剂失效报警
子菜单的详细说明，见后章节“仪表组态（设置）
6、调试——仪表组态（设定）
6.1 输出选择
功能 | 选择 | 说明 |
Output 输出（O/P）
| 选择 ■4-20 ■485 ■OFF | |
4-20 | ||
4 mA Value（数值） | 0-1000 NTU | 设定 4mA 对应得测量下限值 |
20 mA Value（数值） | 0-1000 NTU | 设定 20mA 对应得测量上限值 |
485 | ||
Baud | 1200,2400,4800 9600,19200 | 设定 I/O 接口的波特率 |
Addr | 1…255 | 设定仪表要求的地址码 |
MBus | ASC II RTU | 选择 ASC II 码或 RTU 终端 |
6.2 设定报警值
功能 | 选择 | 说明 |
Alarm 1 报警 1（ALM1）
| 选择 ■HI ■LO ■OFF | |
Set Point（S/P） | 0-1000 NTU | 设定要求的报警值 |
| 1...30 s | 达到报警值后启动报警需要的时 间 |
| 1...30 s | 离开报警关闭所需要的时间 |
功能 | 选择 | 说明 |
Alarm 2 报警 2（ALM2）
| 选择 ■HI ■LO ■OFF | |
Set Point（S/P） | 0-1000 NTU | 设定要求的报警值 |
| 1...30 s | 达到报警值后启动报警需要的时 间 |
| 1...30 s | 离开报警关闭所需要的时间 |
说明：
Delay on—报警延迟启动
浊度值如果持续超过报警值一定时间，才启动报警
Delay off-报警延迟关闭
浊度值如果持续偏离报警值一定时间，才关闭报警
6.3 通过密码进入
功能 | 选择 | 说明 |
Access Code 密码 （CODE）
| 选择 ■On ■Off | 除了 AUTO 测量功能，进入所有设定都需要输入密码。 密码值为：333。 此密码值不可修改。 |
6.4 扩展设定
功能 | 选择 | 说明 |
Extended setting 扩展设定 （EXTD）
| 选择 ■On ■Off | 扩展功能可以完成如下的设定： 响应速度 显示分辨率 LCD 液晶背光亮度单位 超声波清洗RS-485 参数 干燥剂失效报警 |
响应速度
功能 | 选择 | 说明 |
Speed response 响应速度 (RESP)
| 1...100% 出厂设定：10 | 可以对 NTU 浊度的输出和显示选定要求的响应时间。 对有气泡等干扰时可以选择低响应速度。而在需要快速监测反应时，设定为高响应速度。 |
显示分辨率
功能 | 选择 | 说明 |
Resolution 分辨率 (RES)
| 1...0.0001 出厂设定：0.01 | 当在低于 10NTU 时，仪表分辨率可以设定至小数点后四位。 |
LCD 液晶背光亮度
功能 | 选择 | 说明 |
LCD backlight brightness LCD 液晶显示背光亮度 (BRT)
| 1...10 出厂设定：8 | 根据需要调整亮度。 |
单位
功能 | 选择 | 说明 |
Units 单位 (UNIT)
| 选择 ■NTU ■FNU 出厂设定：NTU | 选择浊度单位 NTU 或 FNU |
超声波清洗
功能 | 选择 | 说明 | |
Ultrasonic | cleaning | 选择 | 可根据需要，启动超声波清洗功 |
超声波清洗 | (CLN) | ■On | 能，完成自动清洗 |
■Off 出厂设定：On | |||
RS-485 参数设定（略）
干燥剂（失效）报警
功能 | 选择 | 说明 |
Desiccant alarm | 选择 | 当干燥剂失效时，选择 On 来启动 |
干燥剂（失效）报警 (DESC) | ■Off | 报警功能 |
| ■On 出厂设定：Off |
当仪表内的湿度传感器指示表内环境湿度过大，已经接近产生凝露的露点时，仪表以 DESC 字符显示的方式报警。若有要求，可以启动一个干燥剂报警，并在送出 2mA 的电流作为电流输出。
五、仪表显示偏置的设定
当偏置值设置后，字符 OFFSET 会连续闪烁。通常，设定的偏置值应小于
1.00NTU，否则，就说明仪表存在较大偏差，需要作标定调校。偏置 OFFSET 的设定过程：
1、 对被测量水样作取样。
2、 将被测水样用标准实验室化验方法或台式仪进行化验，得到一个准确的水样浊度值。
3、 将仪表显示值与化验结果进行比较，确定组要设置的偏置输入值。
4、 按动MODE/EXIT 键，直到显示屏箭头指向 CONFIG。
5、 按
键，直到下方的箭头指示处出现 OFST 字符。
6、 此时，第一行显示的数值就是偏置设定。若此功能关闭，按 或
键来打开。
7、 通过按 或
键来，来选择需要的偏置值，按
键确认。
例如，CUE21 仪表显示的是 0.016NTU,而实际化验结果是 0.12NTU,那么输入一个-0.04 的偏置值，结果仪表就能显示 0.12NTU。
8、 完成偏置组态设定
按MODE/EXIT 键，使仪表回到 AUTO（正常测量）状态。
仪表的标定、维护，敬请参阅 E+H 产品原版详细操作说明书，或咨询各地 E+H 公司工程师。
