界面仪安装使用说明
界 面 仪 安 装 使 用 说 明

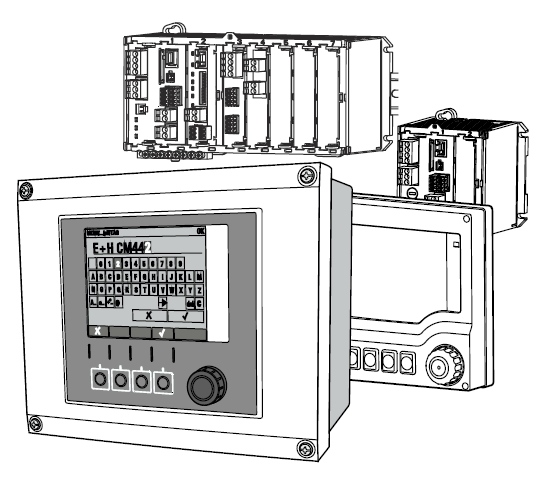

Liquiline CM442 , CUS71D
一：安装
1.1支架安装：（参考左图）
1）将探头5的电缆从支架头部穿到尾部，将探头尾部的G1螺纹拧入支架4的头部。
2）用缆塞将探头电缆在支架尾部7锁紧。
1.2探头（参考下图）
1） 1）探头距离池边要大于B — 45cm
2） 探头要浸没液面以下大于D — 20cm
二：接线
2.1 CM442变送器与
CUS71D接线如右图
|
|
CM442变送器 |
CUS71D探头 |
|
1 |
85 |
粉色 |
|
2 |
86 |
灰色 |
|
3 |
97 |
绿色 |
|
4 |
98 |
黄色 |
接线表：
2.2 CM442电源接线
L1：220AC火线
N: 220AC零线
PE: 地线
三：操作
3.1CM442的基本操作：
1-按MENU键，从显示状态进入“功能”菜单
2-滚动导航钮，光标上下移动选择“功能”
3-按下导航钮，选中光标所在行的“功能”
4-再次滚动导航钮，光标在“参数”中上下滚动
5-按下导航钮，选中“参数”
6-一条组态完成
4.2 基本设定
|
显示 |
说明 |
|
|
上电，系统初始化后显示如左图
|
|
|
通过面板操作 路径：Menu/Setup/Input 选择Ultrasonic interface—超声界面仪 （因为CM442是一种多用途二次表，可以接多种传感器，所以要在这里选择）
|
|
|
经过3到5分钟，CM442显示如左图，表示已经可以进行界面仪组态了 |
|
|
在进行sensor operation 之前，应该把CM442与传感器CUS71D的连线接好，选择current sensor选项。 |
|
|
选污泥池参数设定
|
|
|
选择测量参数 Interface level----水深 Interface range----泥深 |
|
|

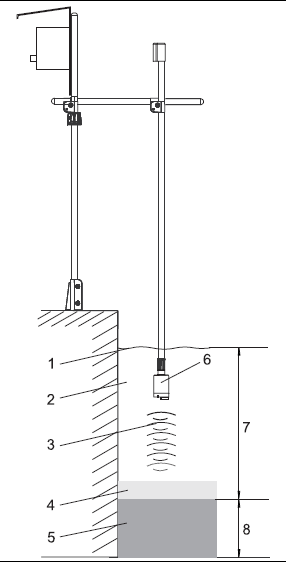

1— 水面 2— 水 3— 超声波 4— 界面 5— 淤泥 6— 探头 7— 水深 8— 泥深 |
|
|
选择测量单位 m—米 |
|
|
选择池深 池深=水面到池底的距离 |
|
|
零点调整 实际上在这里要告诉系统传感器监测点的位置 零点=水面到探头超声波发生膜片的距离 |
|
到此，基本设定已经完成，使用者若无特殊应用无需组态其他参数。 |
|
